材料備件

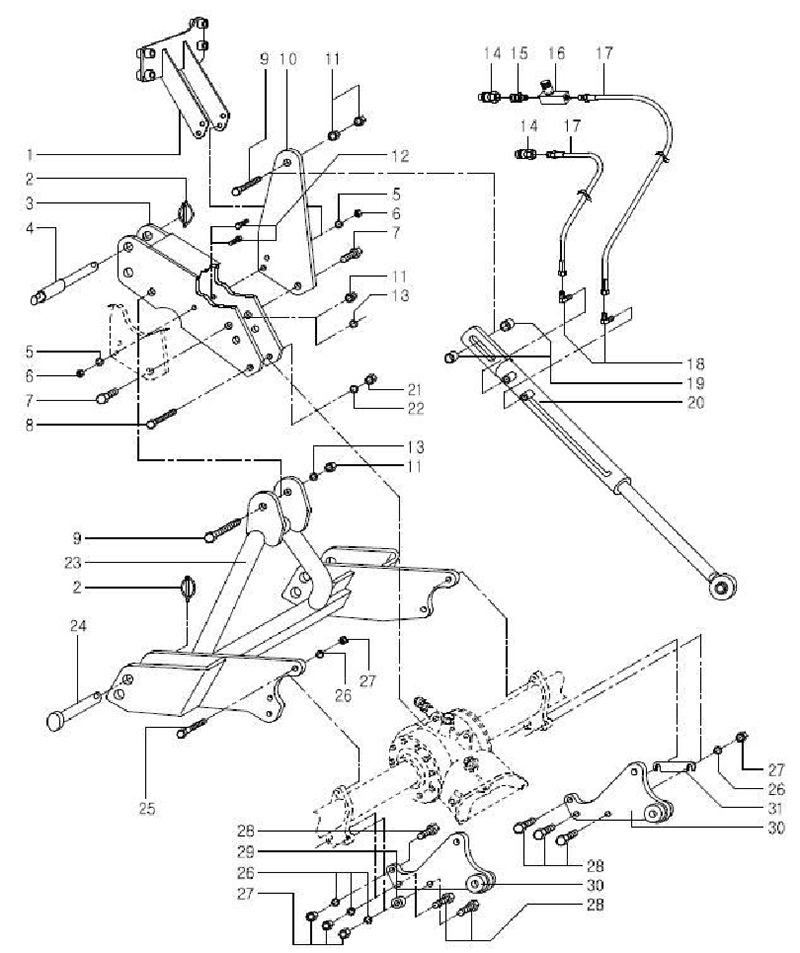

三點部小組（1JS-3503,4303)
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
油壓管固定座 |
|
1 |
|
|
2 |
穿釘 |
?10 |
3 |
|
|
3 |
上鏈接架 |
|
1 |
|
|
4 |
上部鏈接 銷 |
?19/?25 |
1 |
|
|
5 |
彈簧墊 |
?13 |
2 |
|
|
6 |
螺帽 |
M12×P1.25 |
2 |
|
|
7 |
螺絲 |
UNC3/4-10×L38 |
2 |
|
|
8 |
螺絲 |
M16×P2.0×L100 |
1 |
|
|
9 |
螺絲 |
UNC3/4-10×L125 |
1 |
|
|
10 |
液壓缸 |
|
2 |
|
|
11 |
螺帽 |
UNC3/4-10 |
5 |
|
|
12 |
螺絲 |
M12×P1.25×L35 |
2 |
|
|
13 |
彈簧墊 |
?20 |
3 |
|
|
14 |
插銷 |
Rc1/2 |
2 |
|
|
15 |
接頭 |
R1/2-R3/8 |
1 |
|
|
16 |
油量調整閥 |
R3/8 |
1 |
|
|
17 |
油壓管 |
R3/8-(UNF1/2-20)×L1700 |
2 |
|
|
18 |
接頭（L型） |
（UNF1/2-20）-R1/4 |
2 |
|
|
19 |
間距管 |
?27.2×3.4T×L23 |
2 |
|
|
20 |
油壓缸（整地板角度用） |
|
1 |
|
|
21 |
螺帽 |
M16×P2.0 |
1 |
|
|
22 |
彈簧墊 |
17 |
1 |
|
|
23 |
下部鏈接架 |
|
1 |
1JS350 |
|
下部鏈接架 |
|
1 |
1JS430 |
|
|
24 |
下部鏈接銷 |
?22 |
2 |
1JS350 |
|
下部鏈接銷 |
?28 |
2 |
1JS430 |
|
|
25 |
螺絲 |
M14×P1.5×L45 |
2 |
|
|
26 |
彈簧墊 |
?15 |
8 |
|
|
27 |
防松螺帽 |
M14×P1.5 |
8 |
|
|
28 |
螺絲 |
M14×P1.5×L60 |
6 |
|
|
29 |
間距墊A（框架支架） |
?30×?17×12T |
1 |
|
|
30 |
框架支架 |
|
2 |
|
|
31 |
間距墊B（框架支架） |
3T |
1 |
|
