材料備件

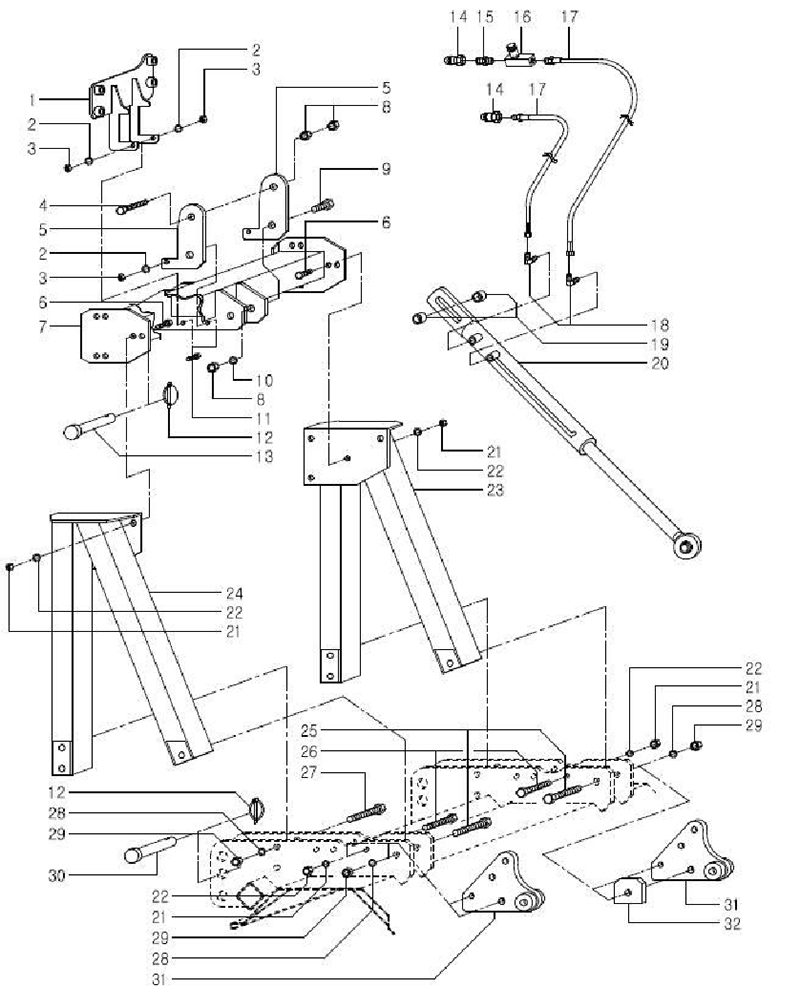

三點部小組（1JS-5603)
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
油壓管固定座 |
|
1 |
|
|
2 |
彈簧墊 |
?11 |
4 |
|
|
3 |
螺帽 |
M10×P1.25 |
4 |
|
|
4 |
螺絲 |
UNC3/4-10×L150 |
1 |
|
|
5 |
液壓管固定架 |
|
2 |
|
|
6 |
螺絲 |
M14×P1.5×L35 |
6 |
|
|
7 |
上部鏈接架 |
|
1 |
|
|
8 |
螺帽 |
UNC3/4-10 |
4 |
|
|
9 |
螺絲 |
UNC3/4-10×L50 |
4 |
|
|
10 |
彈簧墊 |
?20 |
2 |
|
|
11 |
螺絲 |
M10×P1.25×L30 |
4 |
|
|
12 |
穿釘 |
?10 |
3 |
|
|
13 |
上部鏈接 銷 |
?25 |
1 |
|
|
14 |
插銷 |
Rc1/2 |
2 |
|
|
15 |
接頭 |
Rc1/2-Rc3/8 |
1 |
|
|
16 |
油量調整閥 |
Rc3/8 |
1 |
|
|
17 |
油壓管 |
R3/8-(UNF1/2-20)×L2000 |
2 |
|
|
18 |
接頭（L型） |
（UNF1/2-20）-R1/4 |
2 |
|
|
19 |
間距管 |
?27.2×3.4T×L31 |
2 |
|
|
20 |
油壓缸（整地板角度用） |
|
1 |
|
|
21 |
螺帽 |
M14×P1.5 |
8 |
|
|
22 |
彈簧墊 |
?15 |
8 |
|
|
23 |
桅桿（右） |
|
1 |
|
|
24 |
桅桿（左） |
|
1 |
|
|
25 |
螺絲 |
M16×P2.0×L150 |
2 |
|
|
26 |
螺絲 |
M14×P1.5×L60 |
2 |
|
|
27 |
螺絲 |
M16×P2.0×L130 |
4 |
|
|
28 |
彈簧墊 |
?17 |
6 |
|
|
29 |
螺帽 |
M16×P2.0 |
6 |
|
|
30 |
下部鏈接銷 |
?28 |
2 |
|
|
31 |
框架支架 |
|
2 |
|
|
32 |
間距墊（框架支架） |
12T |
1 |
|
