材料備件

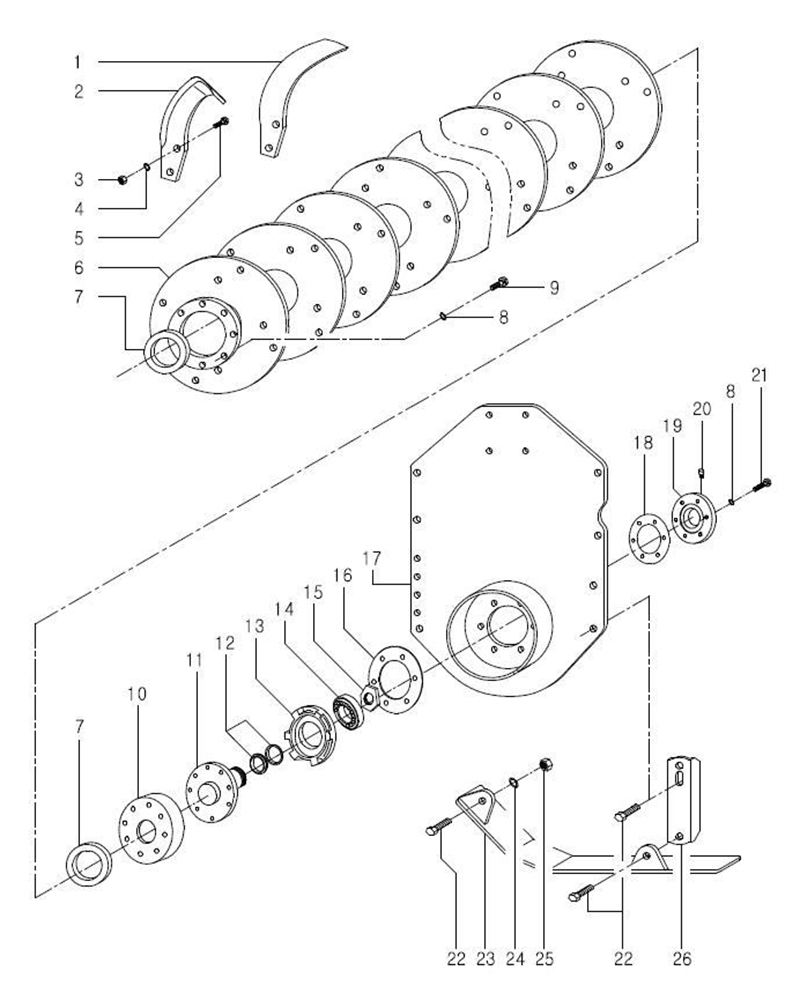

刀軸（右）側小組（1GK200,240,260,280,300）
|
序號 |
圖號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
10-11-206 |
刀片（右） |
|
33/22 |
1GK200 |
|
42/28 |
1GK240 |
||||
|
45/30 |
1GK260 |
||||
|
48/32 |
1GK280 |
||||
|
51/34 |
1GK300 |
||||
|
2 |
10-11-205 |
刀片（左） |
|
33/22 |
1GK200 |
|
42/28 |
1GK240 |
||||
|
45/30 |
1GK260 |
||||
|
48/32 |
1GK280 |
||||
|
51/34 |
1GK300 |
||||
|
3 |
|
螺帽（刀片用） |
M14×P1.5 |
根據需要 |
|
|
4 |
|
彈簧墊 |
M14 |
根據需要 |
|
|
5 |
|
螺絲 |
M14×P1.5×L40 |
根據需要 |
|
|
6 |
11-21-201 |
刀軸 |
|
1 |
1GK200 |
|
11-22-201 |
刀軸 |
|
1 |
1GK240 |
|
|
11-31-201 |
刀軸 |
|
1 |
1GK260 |
|
|
11-32-201 |
刀軸 |
|
1 |
1GK280 |
|
|
11-33-201 |
刀軸 |
|
1 |
1GK300 |
|
|
7 |
04-21-227 |
間距圈 |
?87×?65.2×9T |
2 |
|
|
8 |
|
彈簧墊 |
M12 |
根據需要 |
|
|
9 |
|
螺絲 |
M12×P1.25×L30 |
根據需要 |
|
|
10 |
04-11-256 |
刀軸蓋 |
|
1 |
|
|
11 |
04-11-224 |
下軸（右） |
|
1 |
|
|
12 |
|
膠墊（聚氨酯） |
SK0480FS |
1 |
|
|
13 |
04-11-222 |
軸承蓋（右） |
|
1 |
|
|
14 |
|
軸承 |
#6308 |
1 |
|
|
15 |
|
鎖定螺帽 |
M40×P1.5 |
2 |
|
|
16 |
04-11-243 |
密封墊 |
面板/軸承蓋 |
1 |
|
|
17 |
11-21-215 |
側板 |
1 |
1 |
1GK200,240 |
|
11-31-215 |
側板 |
1 |
1 |
1GK260-280 |
|
|
18 |
04-11-244 |
密封墊 |
面板/軸承蓋 |
1 |
|
|
19 |
04-11-225 |
軸承蓋 |
|
1 |
|
|
20 |
|
檢，退油螺絲 |
PT1/4 |
3 |
|
|
21 |
|
螺絲 |
M12×P1.25×L40 |
6 |
|
|
22 |
|
螺絲 |
M14×P1.5×L35 |
根據需要 |
|
|
23 |
11-21-252 |
滑板（右） |
|
1 |
|
|
24 |
|
彈簧墊 |
M14 |
根據需要 |
|
|
25 |
|
螺帽 |
M14×P1.5 |
6 |
|
|
26 |
04-11-253 |
滑板調整桿 |
|
2 |
|
